产品简介:

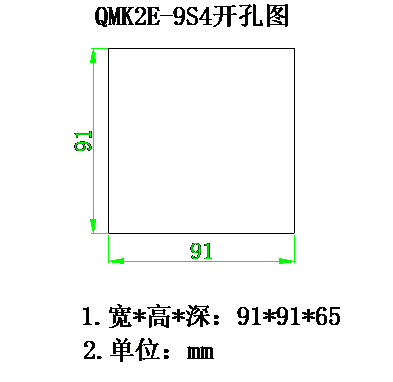

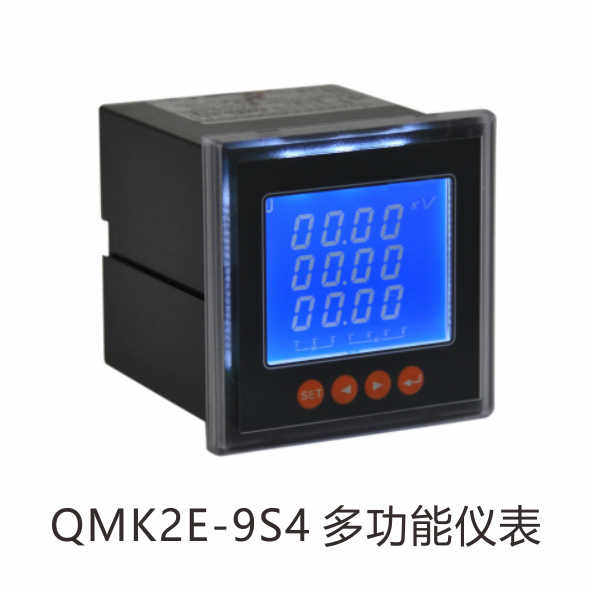

多功能网络电力仪表(QMK2E-9S4)专门针对供配电系统的电力监控需求设计制造。它能高精度的测量所有常用的电力参数,如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等;长寿命LED显示仪表测量参数和电网系统的运行信息;带有RS485通讯接口,采用MODBUS_RTU通讯规约;仪表面板带有四个编程按键,用户可现场方便的实现显示切换、仪表参数编程设置,具有很强的灵活性。
仪表有多种扩展功能模块可供选择:4路模拟量(0~20mA/4~20mA)输出可实现电量的变送输出功能;4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和控制输出功能(“遥信”和“遥控”功能)。
仪表可直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元,模块化的结构设计,用户可根据实际需求选择最为经济的功能配置,具有极高的性能价格比。
仪表可广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工控计算机通讯软件的组网。
技术参数 |
|
| 指标 |
输入 | 网络 |
| 三相三线、三相四线 |
电压 | 额定值 | AC57.7V、100V、220V、380V |
过负载 | 持续1.2倍,瞬时2倍30S |
功耗 | <0.5VA(每相) |
阻抗 | >500KΩ |
电流 | 额定值 | AC 1A 、5A |
过负载 | 持续1.2倍、瞬时20倍1S |
阻抗 | <20mΩ(每相) |
频率 |
| 45~65Hz |
输出 | 测量显示 | 显示屏 | 4位0.56英寸红色号码管 |
测量电量 | 分相电压、分相电流、频率、总有功、总无功、总视在功率、总功率因数、正/反向有功、无功电能 |
|
|
显示方式 | 自动轮显或手动键显 |
电能脉冲 | 输出方式 | 2路集电极开路的光耦脉冲方式 |
脉冲常数 | 有功10000imp/kwh |
无功10000imp/kwh |

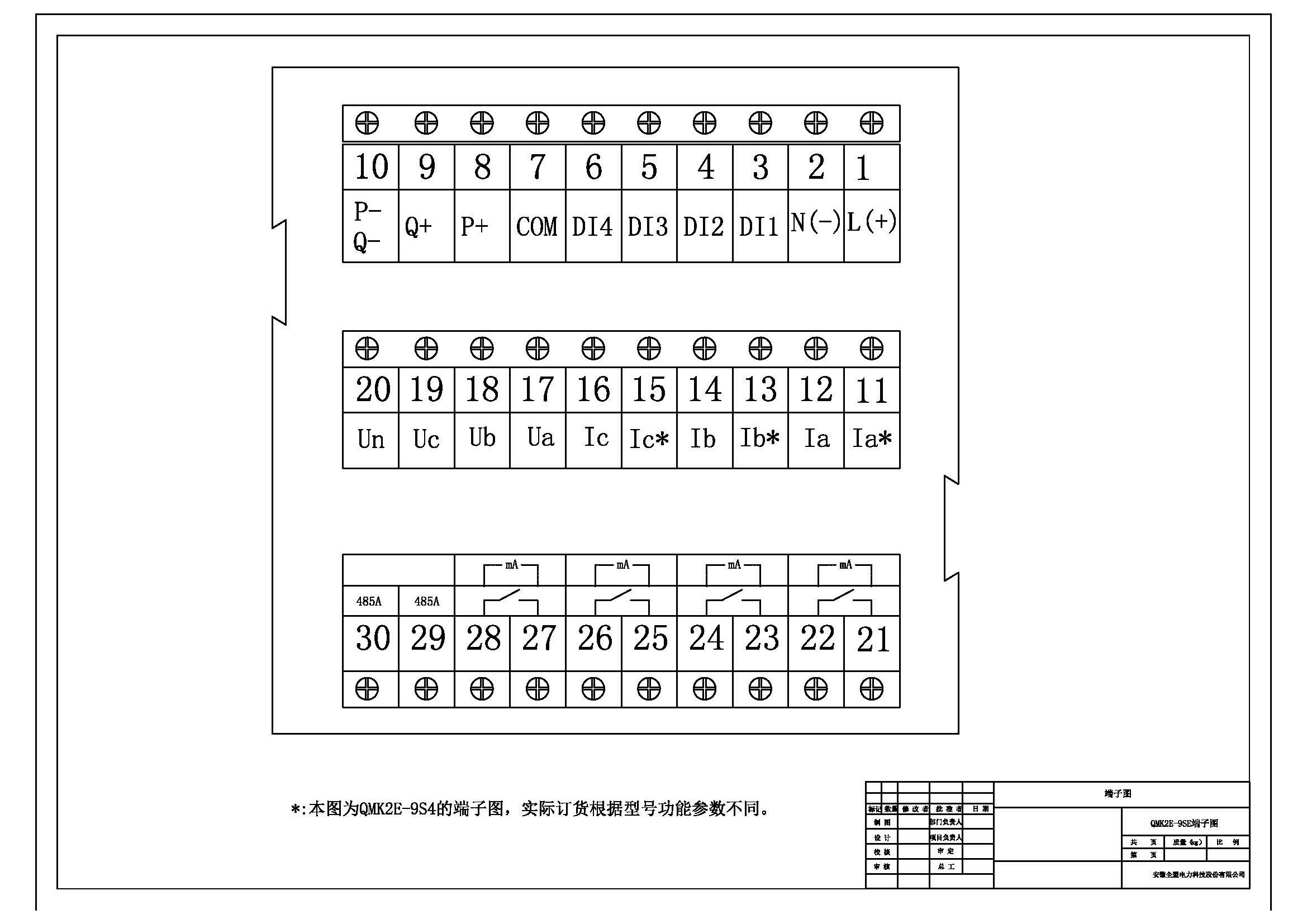

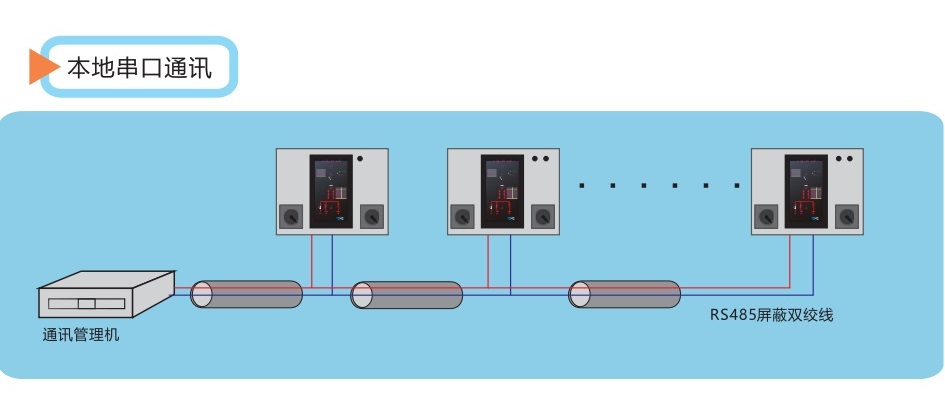

通讯 | 输出端口 | RS485 |
协议 | MODBUS-RTU |
波特率 | 1200、2400、4800/9600 |
开关量报警输出 | 通道数量 | 120和96外形4路、72和80外形2路 |
输出方式 | 继电器常开触点输出 |
触电容量 | 240VAC/0.1A 30VDC/1A |
模拟量120*120和96*96外形) | 通道数量 | 4路 |
输出方式 | 0-2mA、4-20mA可编程 |
负载能力 | ≤300Ω |
测量准确度 | 电压,电流 | ±0.5%FS |
频率 | ±0.1Hz |
功率 | ±0.5%FS |
功率因数 | ±0.01PF |
有功电能 | ±0.5%(仅供参考) |
无功电能 | ±2.0%(仅供参考) |
电源 | 范围 | AC/DC 85-264V |
功耗 | <5VA |
安全 | 绝缘电阻 | 输入、输出、电源、机壳之间>20MΩ |
耐压 | 输入和电源 | >1KV50HZ/1min |
输入和输出 | >1KV50HZ/1min |
输出和电源 | >1KV50HZ/1min |
环境 | 温度 | 工作:-10~50℃ |
存贮:-25~70℃ |
湿度 | ≤85%RH、不结霜、无腐蚀性气体场所 |
工作场合 | 可在变频器、软启动器、逆变器等干扰大的任何场合稳定工作 |
|
