产品简介:
本装置采用单片机控制,根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能, 智能化模拟动态指示装置。它集一次回路模拟图、断路器合分状态、手车试验和工作位置指示、接地闸刀位置、弹簧储能状态、高压带电指示及闭锁、温湿度控制,六路温度能和过电压保护计数液晶显示、RS485通讯多功能于一体,该产品以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局, 完善开关状态的指示功能和安全性。

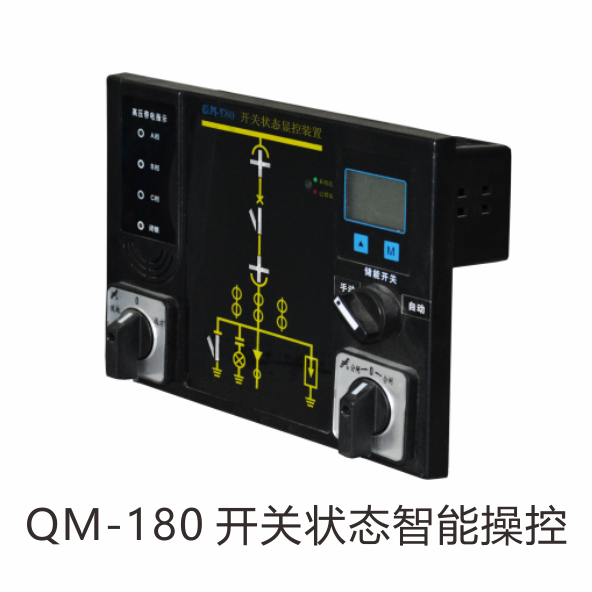

型号 | QM-180 |
名称 | 开关状态智能操控 |
图片 |
|
功能简介 | 一次回路模拟图、断路器合分状态、手车试验和工作位置指示、接地闸刀位置、弹簧储能状态、高压带电指示及闭锁、温湿度控制,六路温度 |
工作电源及功耗 | AC/DC220V |
测温范围 | -40- 150 |
输入参数 | 100V,5/1A |
继电器容量 | 5A |

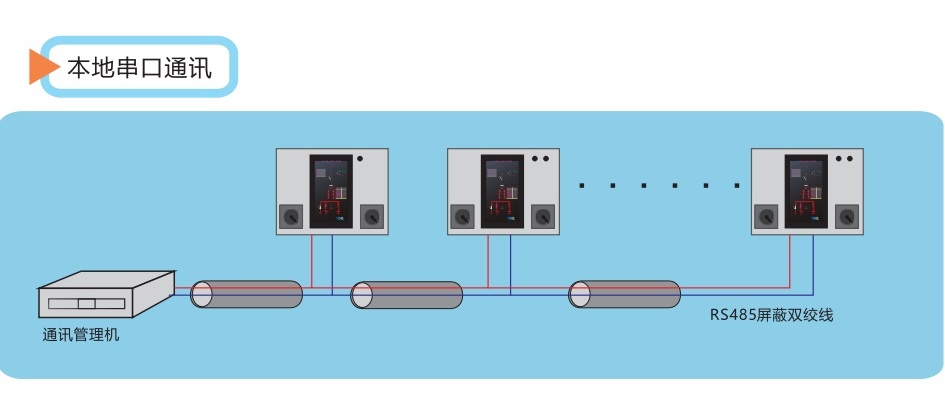

通讯方式 | 标准RS-485 |

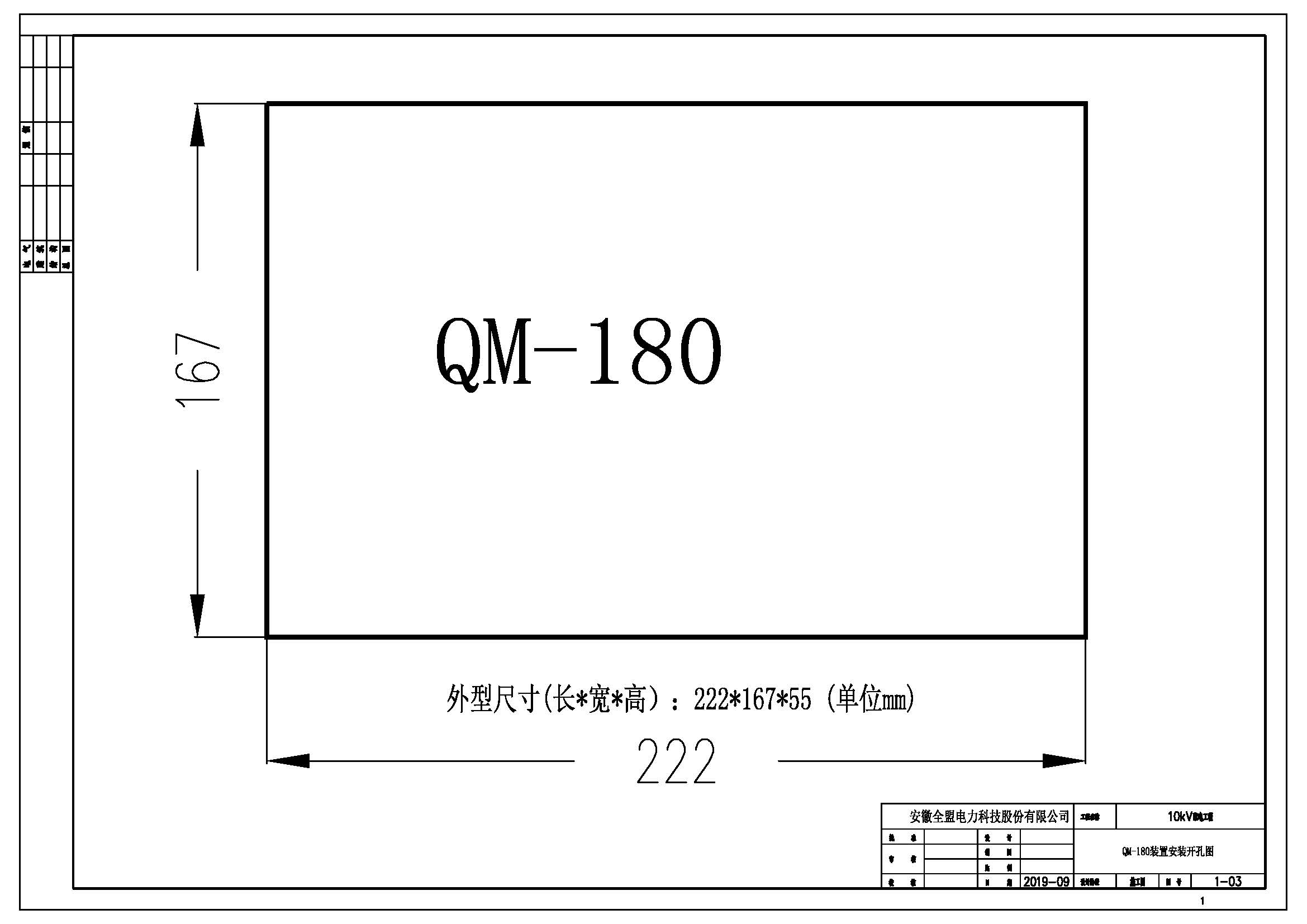

安装方式 | 开孔卡口安装 |
一次回路模拟图 | ▅ |
断路器合分状态 | ▅ |
手车试验和工作位置指示 | ▅ |
接地闸刀位置 | ▅ |
弹簧储能状态 | ▅ |
高压带电指示及闭锁 | ▅ |
温湿度控制 | ▅ |
六点无线测温 | ▅ |
